技术参数
| 技术参数 | 参数值 |
| 品牌 | XUNCHIP/讯芯 |
| 测量范围 | 0~15m(可选配) |

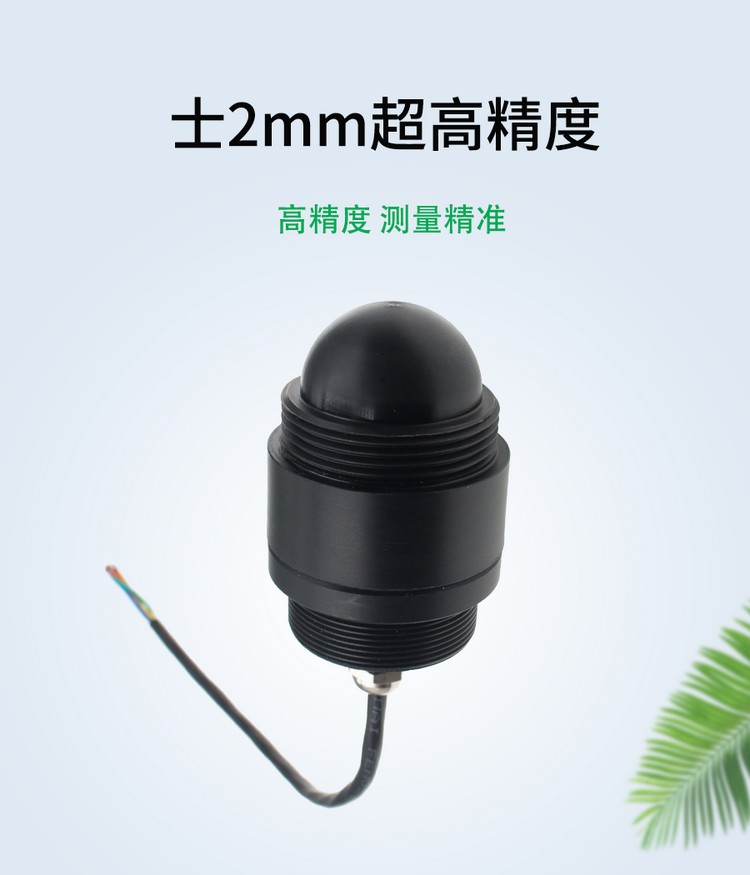

| 测量精度 | ±2mm |
| 测量频率 | 79~81G |
| 天线波束 | ±2.75° |
| 测量盲区 | ±0.26m |
| 采样周期 | 200ms |

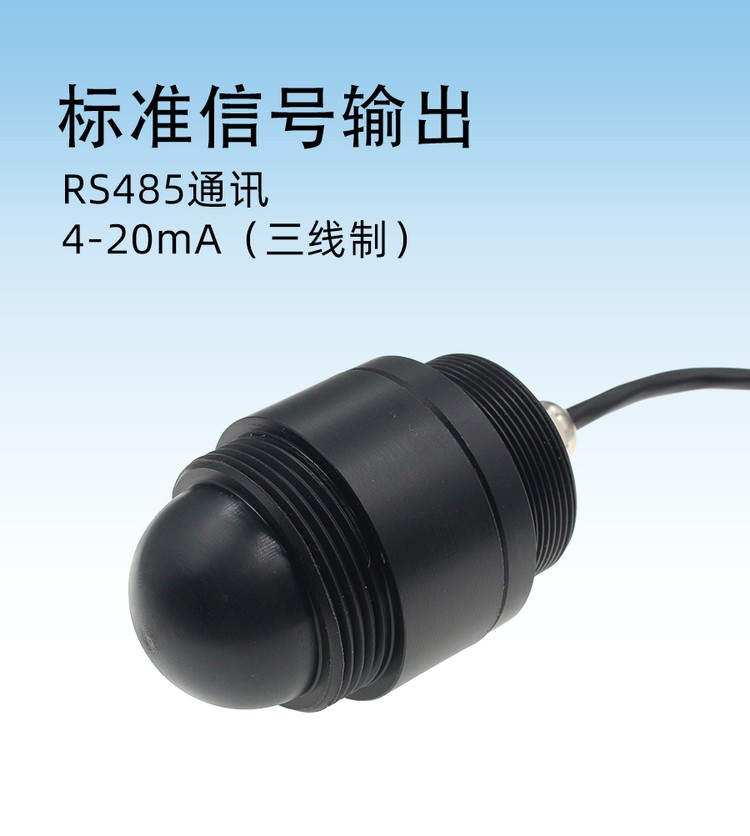

| 通讯接口 | RS485 |
| 默认波特率 | 9600 8 n 1 |
| 供电电源 | DC6~24V 1A |
| 运行环境温度 | -30~85℃ |
| 运行环境湿度 | 5%RH~90%RH |

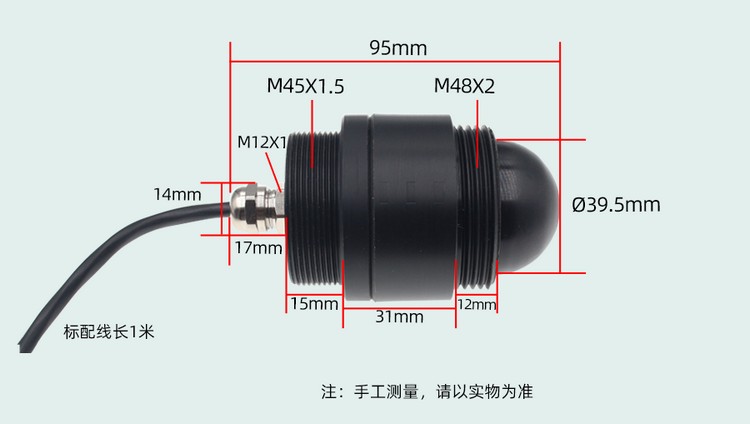

外形尺寸
产品接线

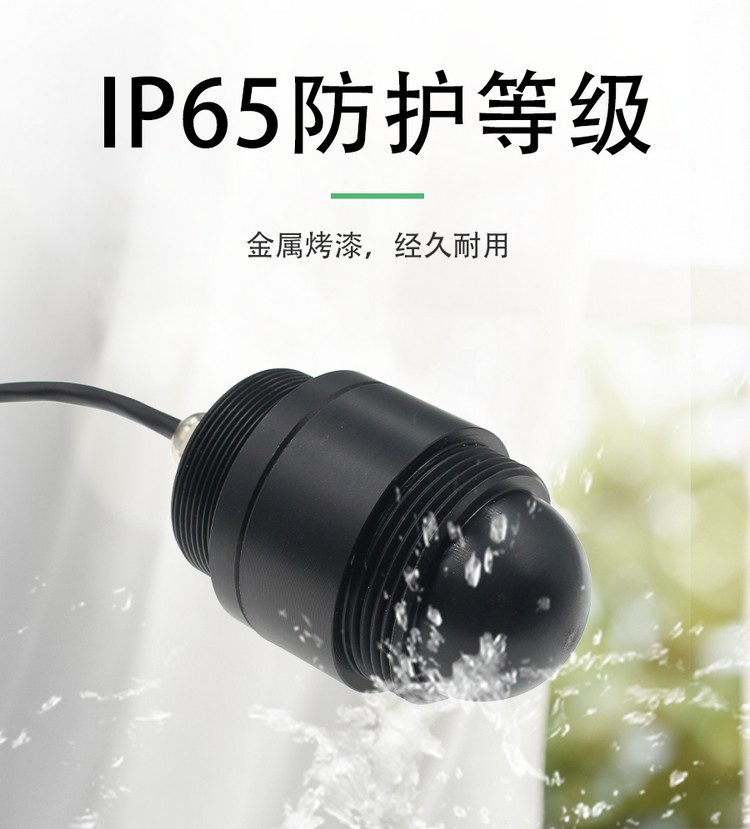

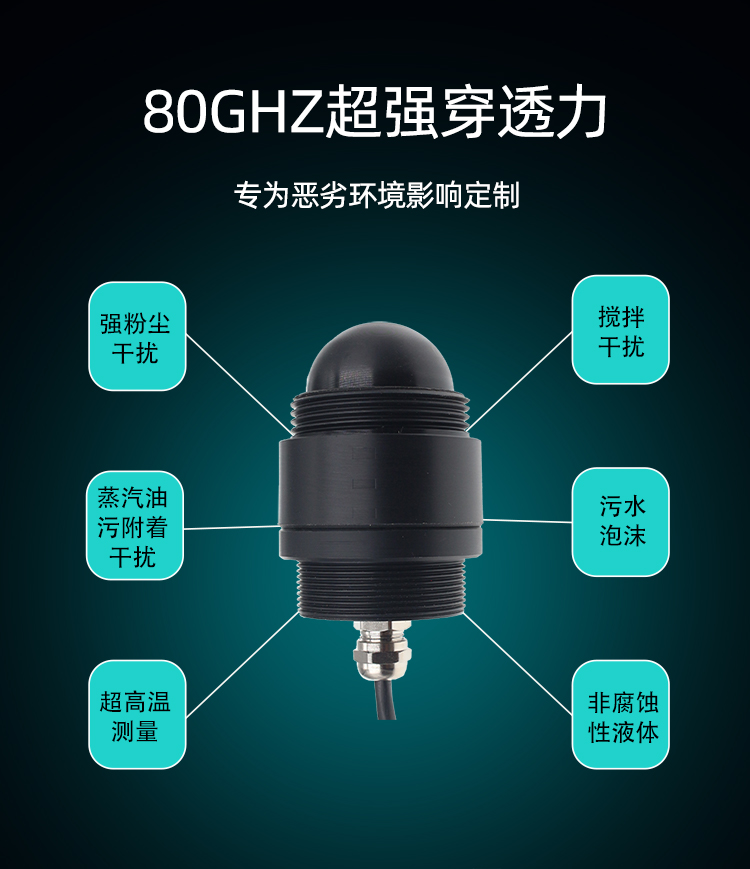

产品特色

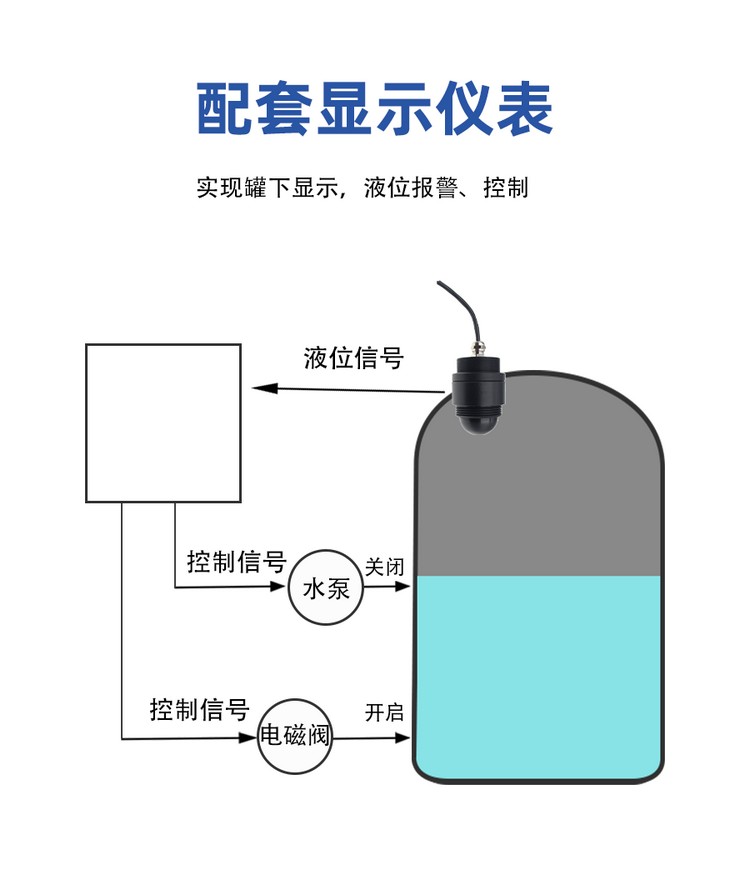

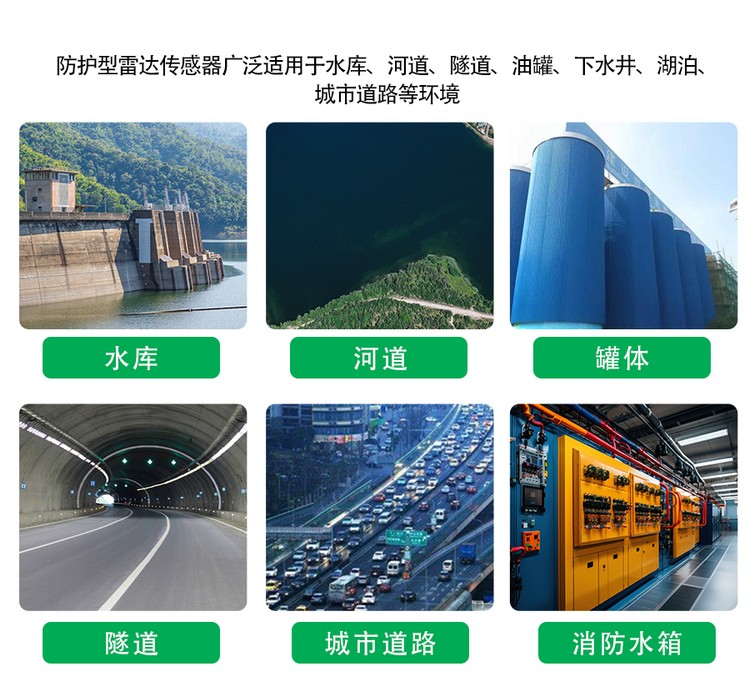

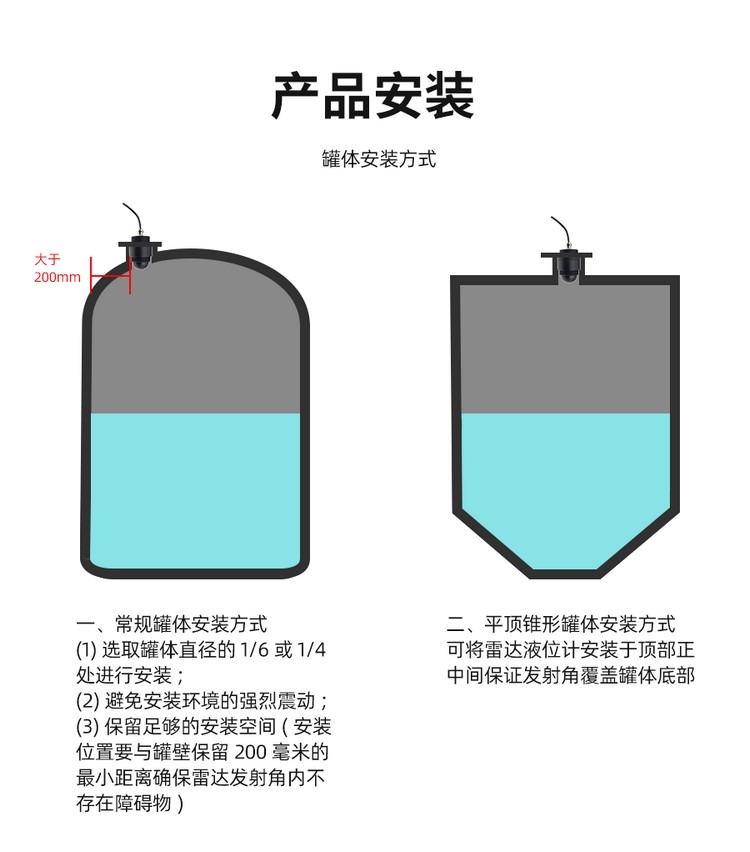

典型应用

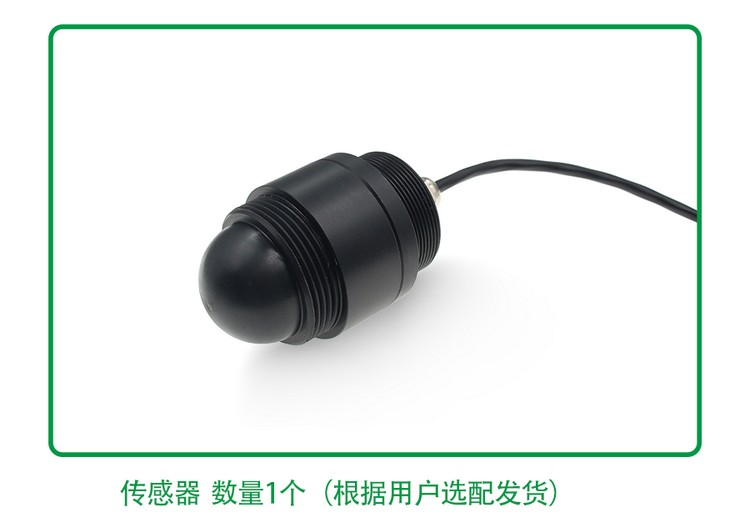

发货清单

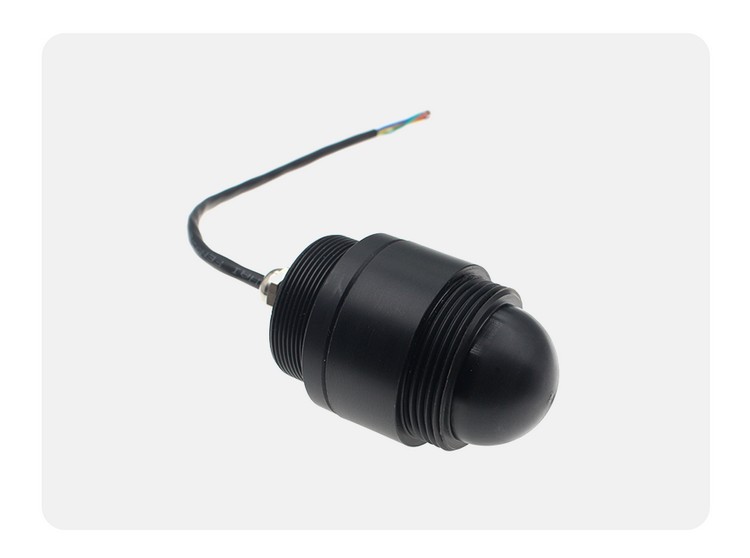

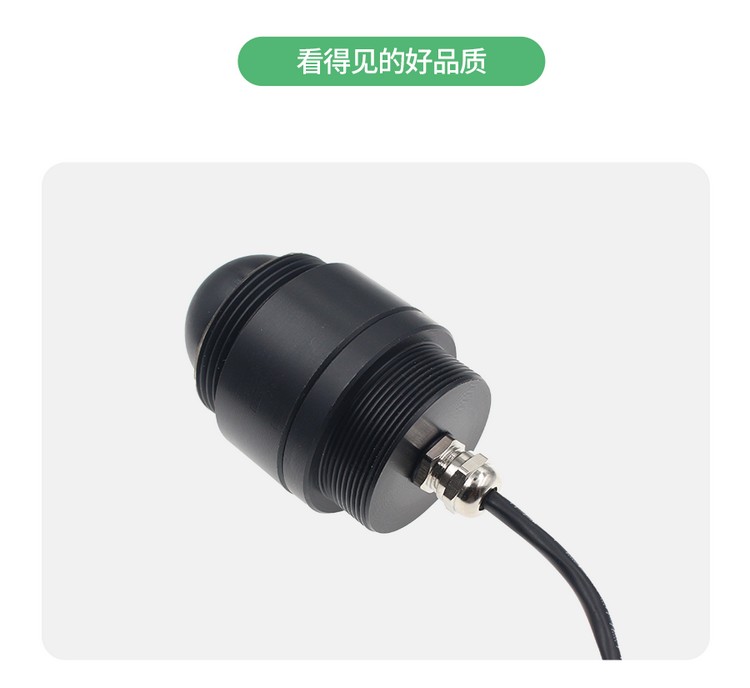

实物照片
RS485型：通讯协议
产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 模块及非记录仪表：9600,8,n,1 或 记录仪：115200,8,n,1 。1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 01 84 0A 。
| 地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 00 | 00 01 | 84 0A |
| 地址 | 功能码 | 长度 | 数据1 | 校验码 |
| 01 | 03 | 02 | 00 79 | 79 A6 |
2. 常用数据地址表
| 组态地址 | 寄存器地址 | 寄存器说明 | 数据类型 | 值范围 |
| 40001 | 00 00 | 1#毫米波液位雷达15米寄存器 | 只读 | 0~65535 |
| 40101 | 00 64 | 型号编码 | 读/写 | 0~65535 |
| 40102 | 00 65 | 测点总数 | 读/写 | 1~20 |
| 40103 | 00 66 | 设备地址 | 读/写 | 1~249 |
| 40104 | 00 67 | 波特率 | 读/写 | 0~6 |
| 40105 | 00 68 | 通讯模式 | 读/写 | 1~4 |
| 40106 | 00 69 | 协议类型 | 读/写 | 1~10 |
