技术参数
| 技术参数 | 参数值 |
| 品牌 | XUNCHIP/讯芯 |
| 温度测量范围 | -70℃~+380℃(Max 380℃) |
| 温度测量精度 | ±1 或 %1(取最大值±3℃) |
| 重复测量精度 | ±0.5 或 %0.5(取最大值±2℃) |
| 光学分辨率 | 1.6：1 |
| 光谱范围 | 18-14um |
| 响应时间 | 100ms |
| 发射率 | 0.96 |
| 输出方式 | RS485/4-20mA/DC0-5V/DC0-10V |
| 供电电源 | DC12~24V 1A |
产品选型
产品设计了RS485,4-20mA,DC0-5V,DC0-10V多种输出方式，根据输出方式的不同，产品分为以下几种型号。
| 产品型号 | 输出方式及供电压范围 |
| XM8501B | RS485总线 |
| XM8501M | 4-20mA |
| XM8501V5 | DC0-5V |
| XM8501V10 | DC0-10V |

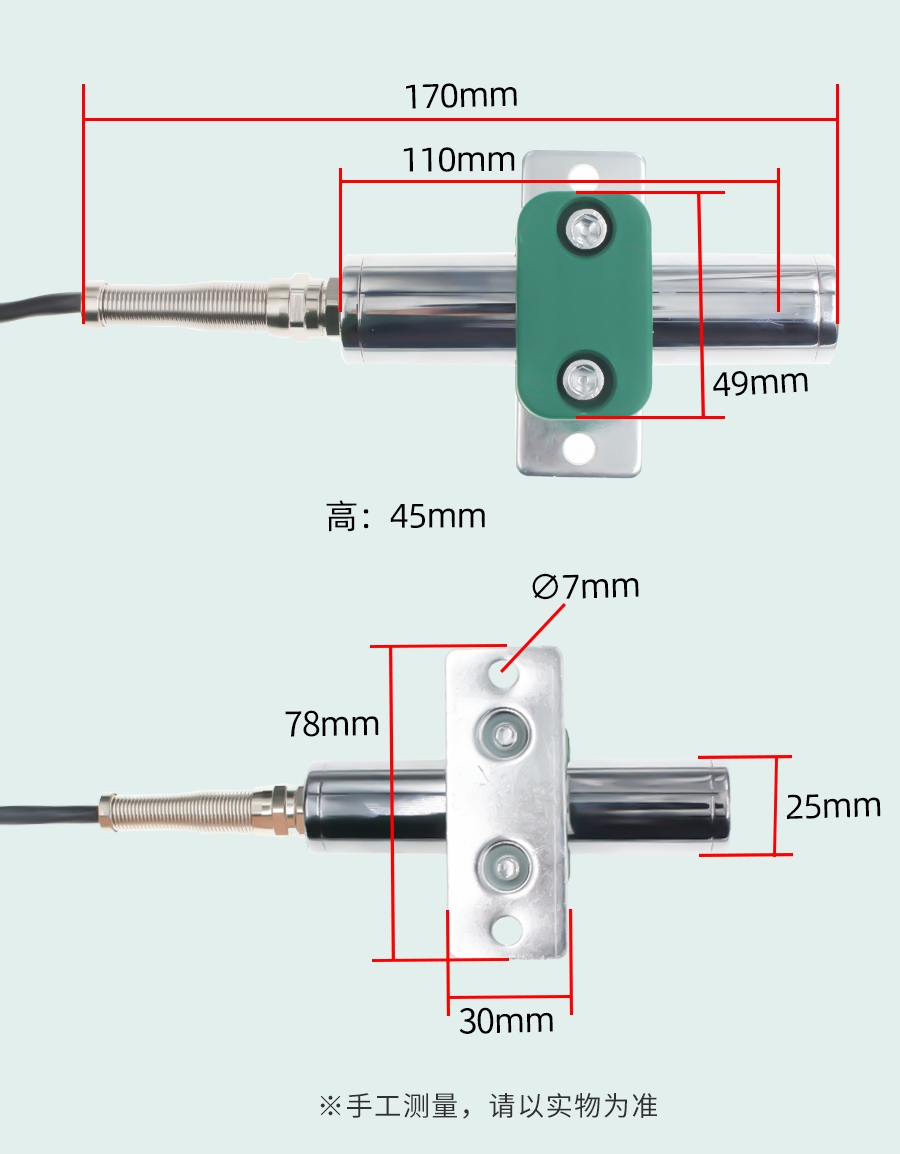

外形尺寸
应用软件
软件说明

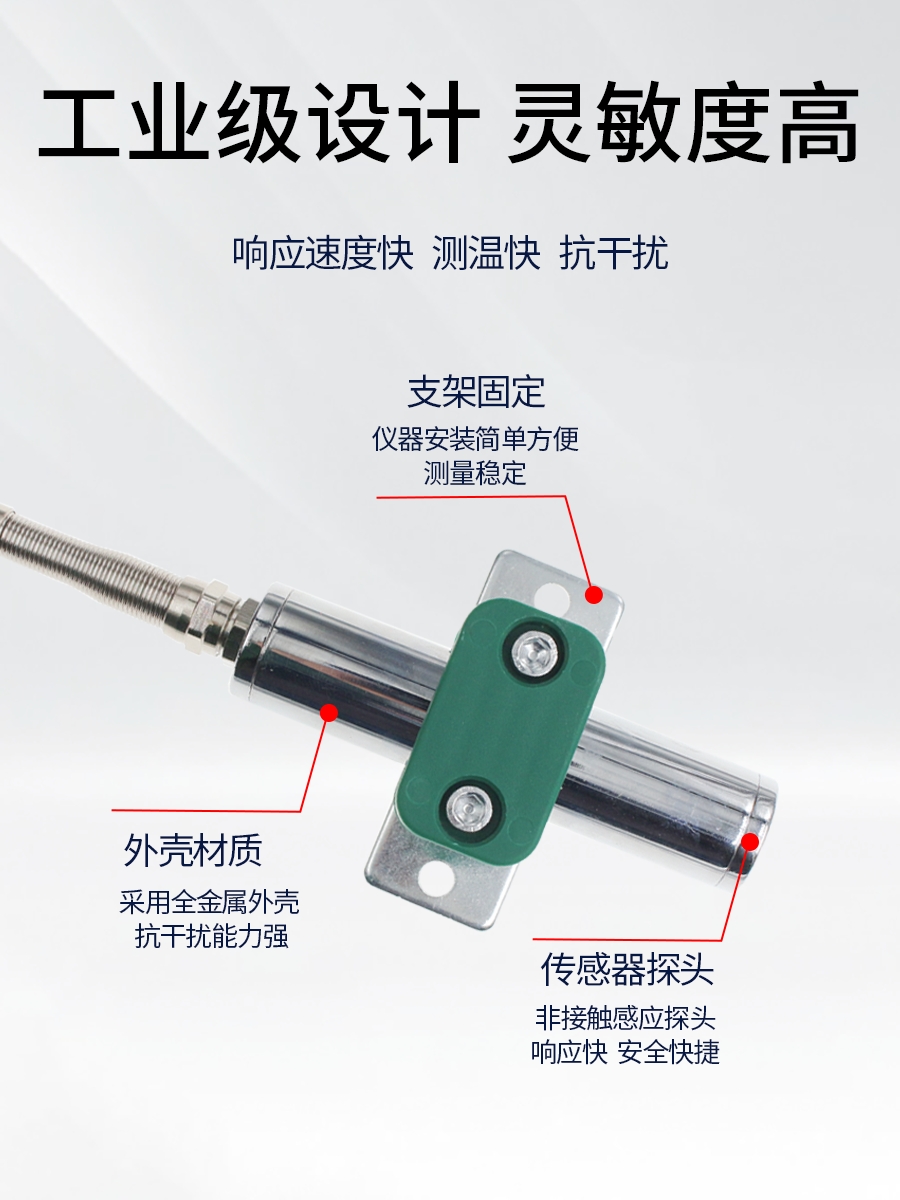

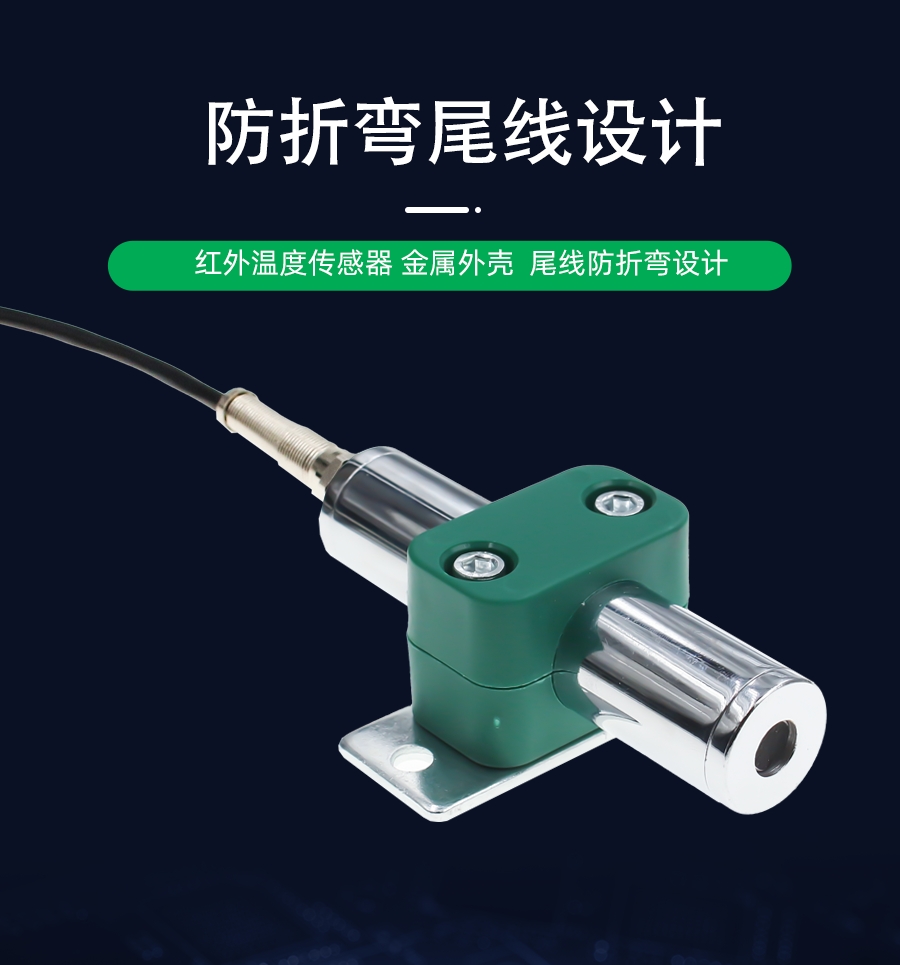

产品特色
典型应用

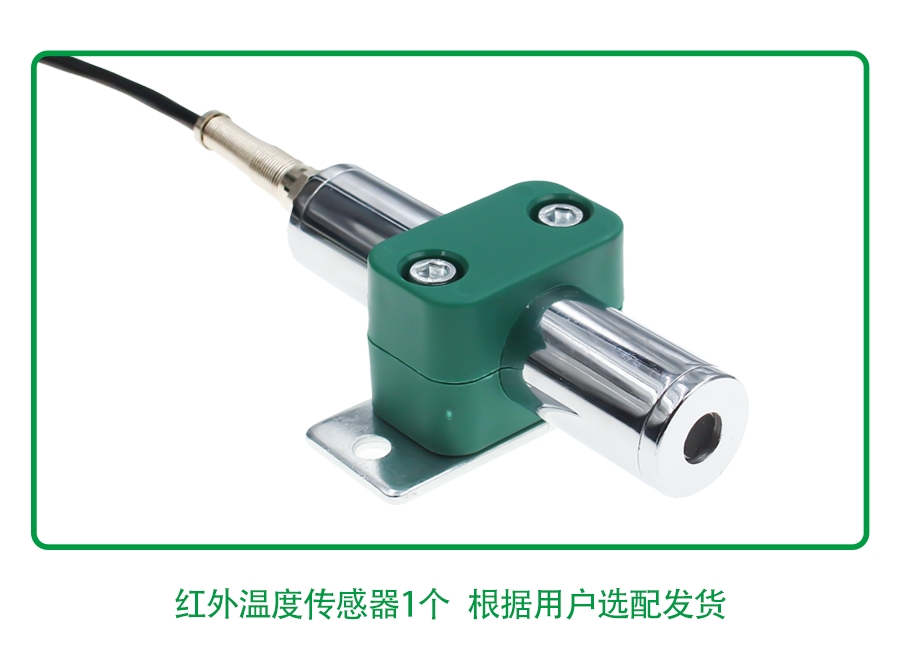

发货清单

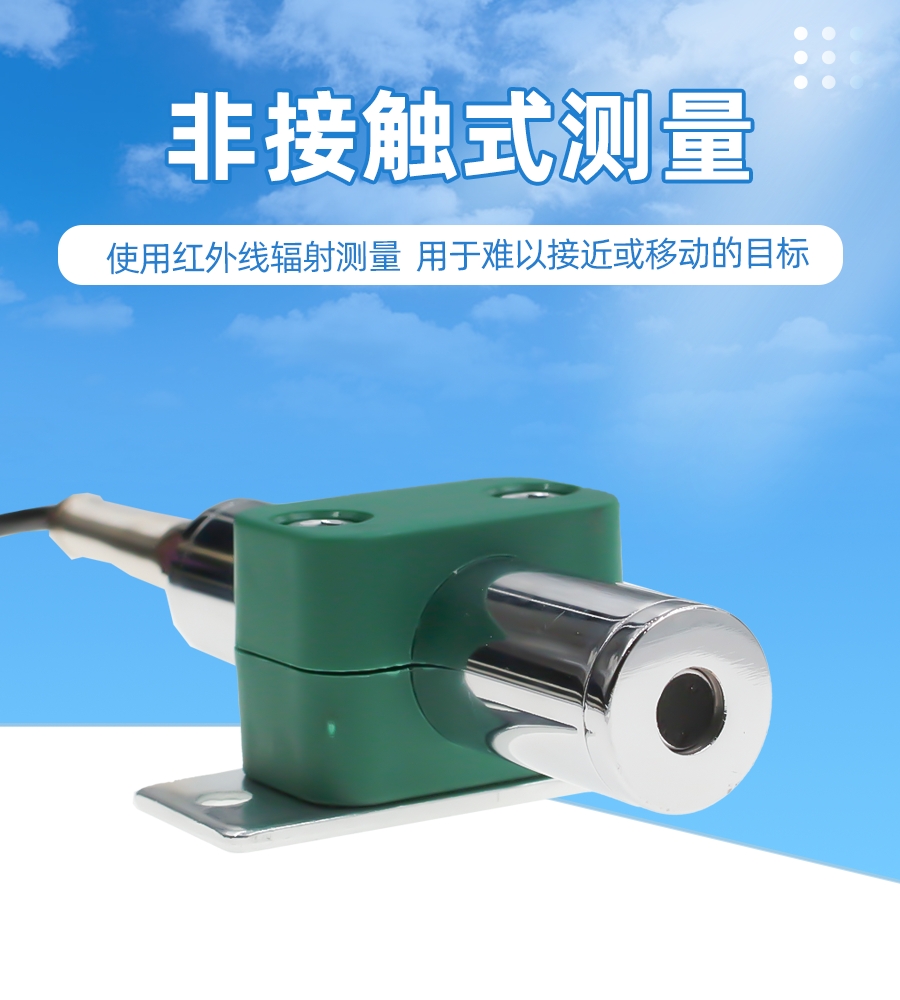

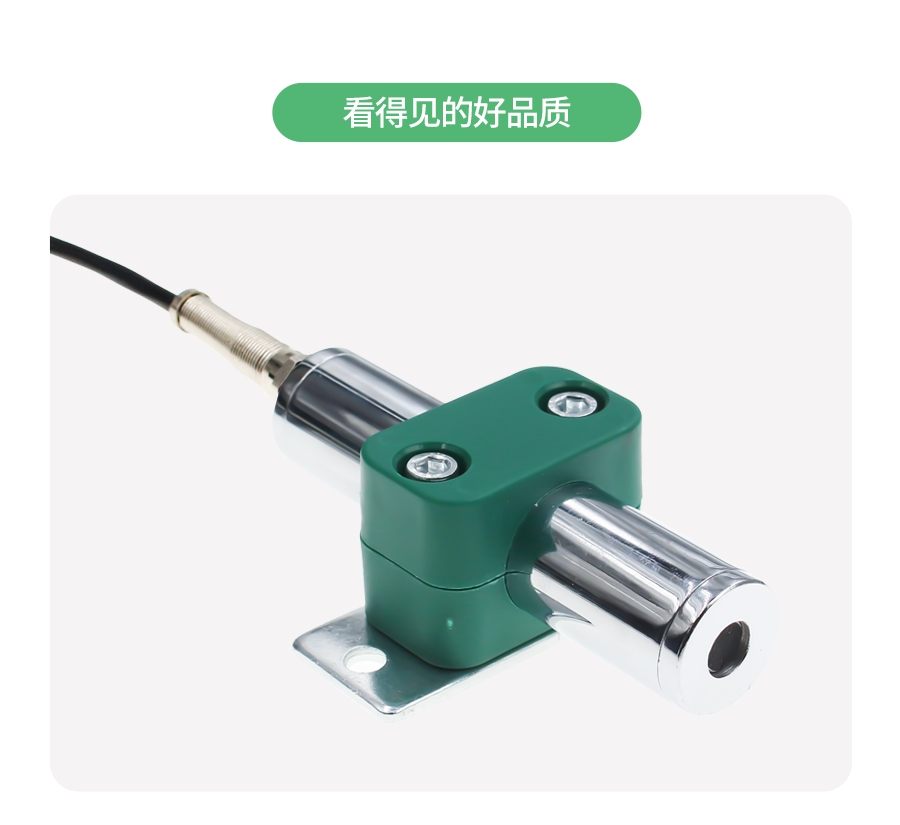

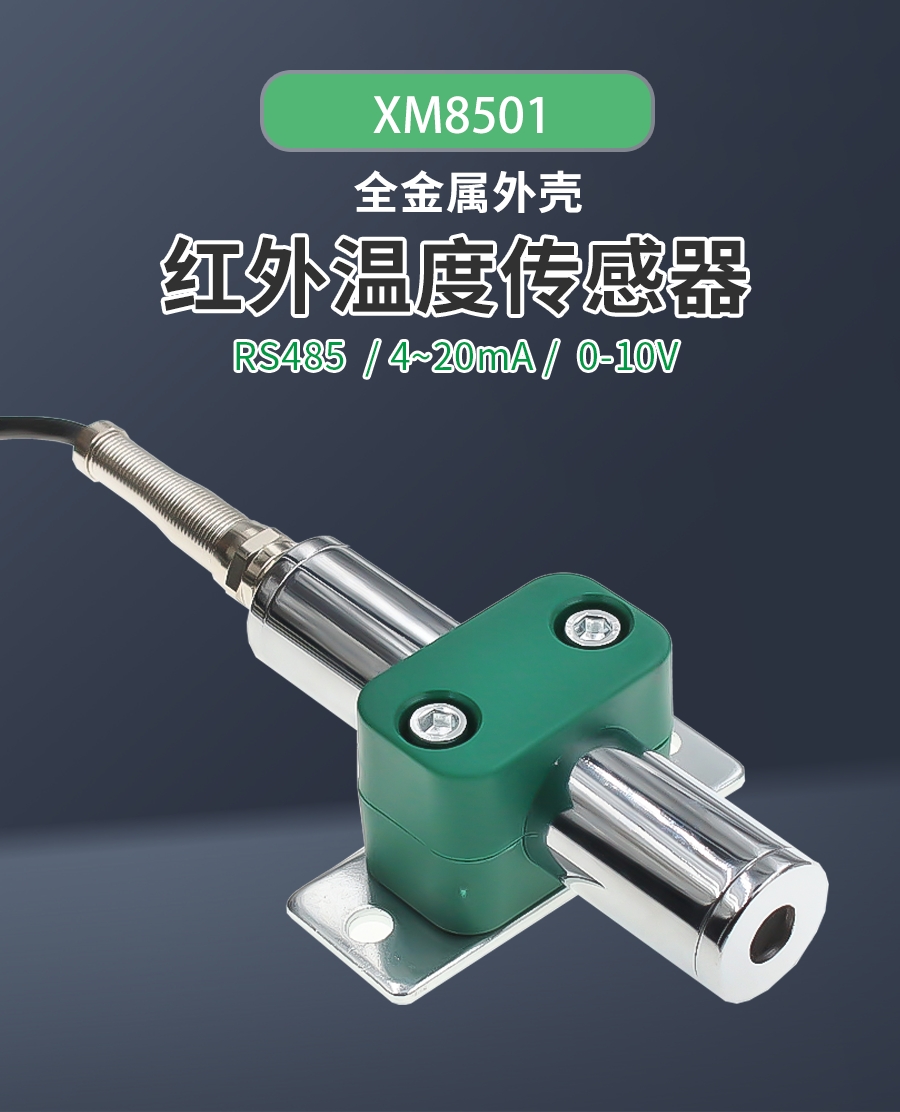

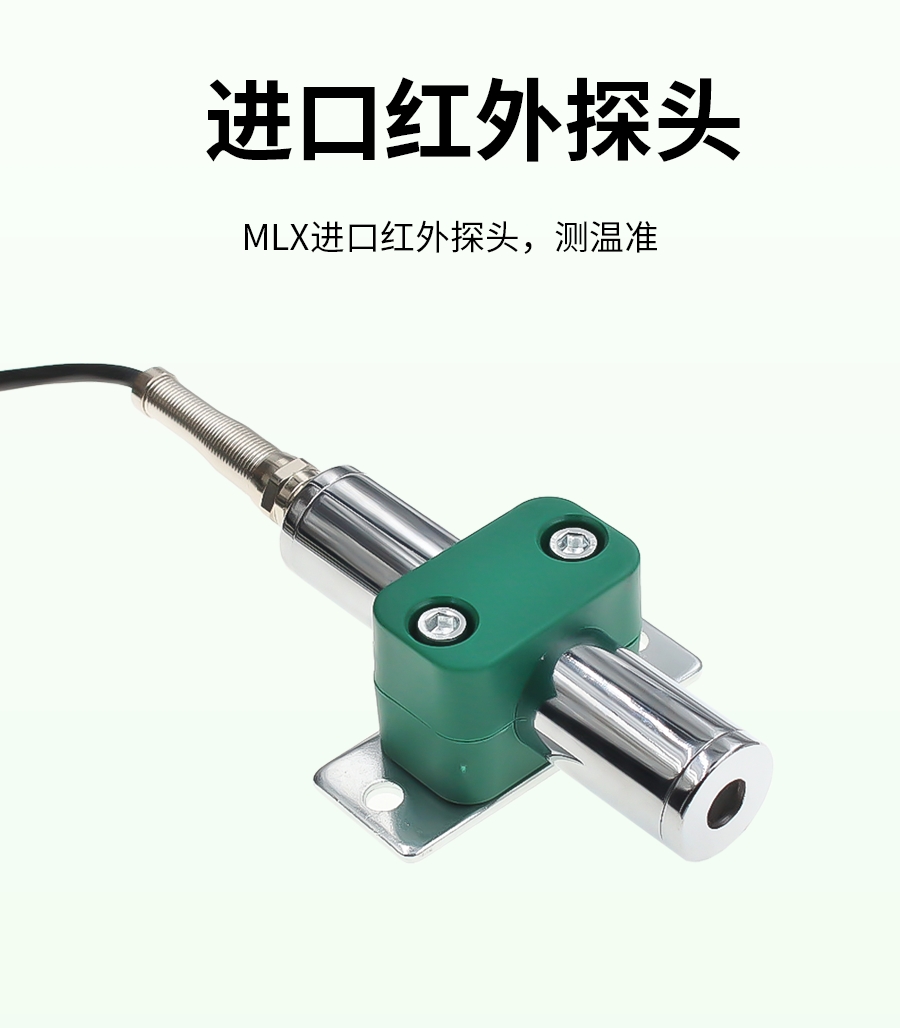

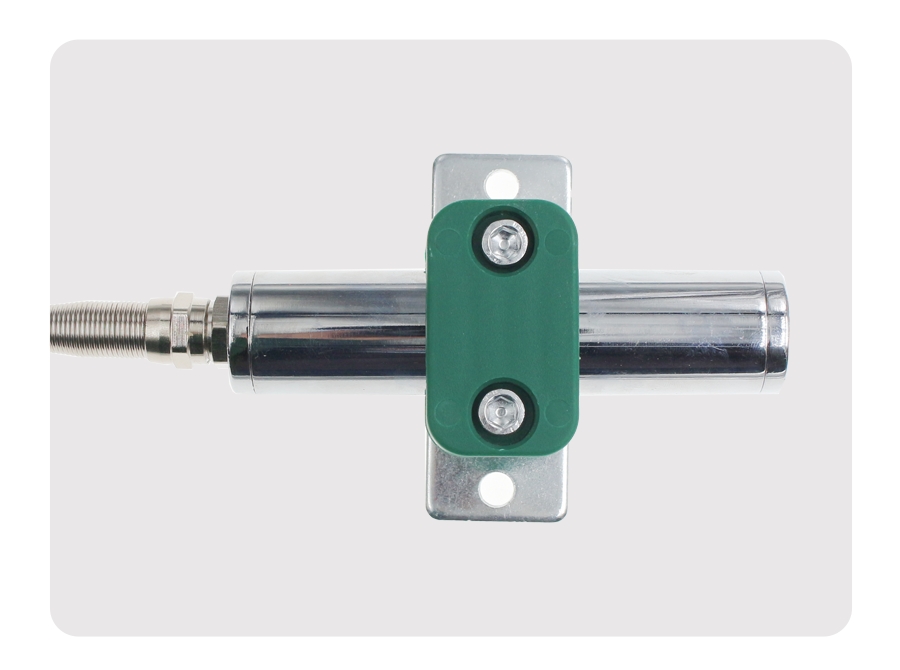

实物照片
RS485型：通讯协议
产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 模块及非记录仪表：9600,8,n,1 或 记录仪：115200,8,n,1 。

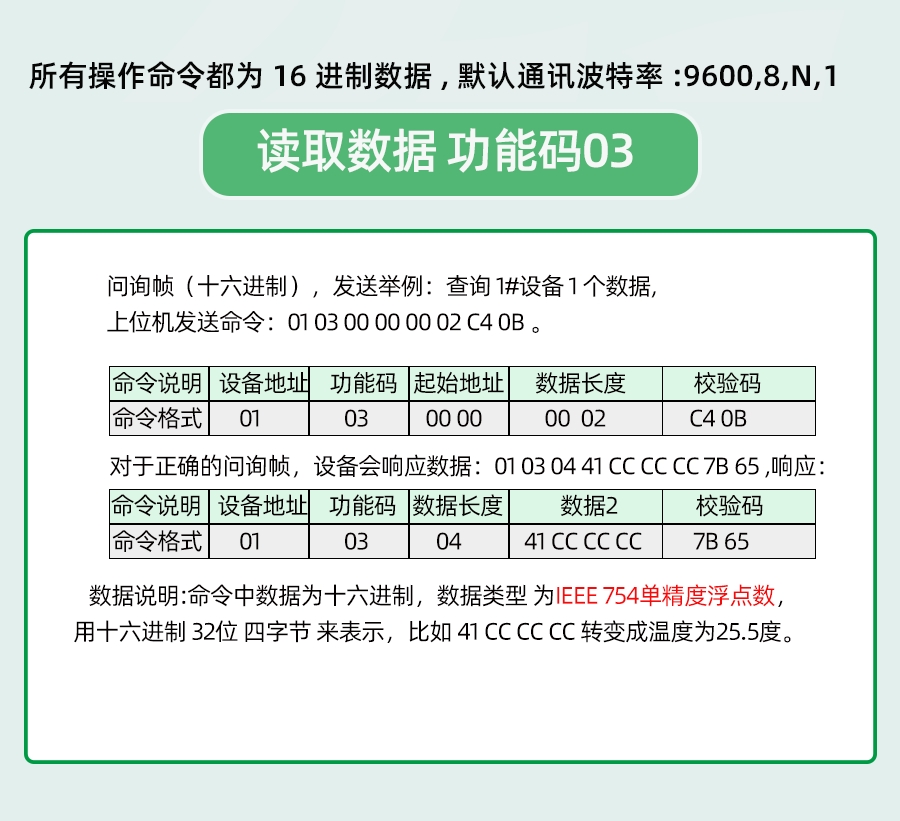

1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 01 84 0A 。
| 地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 00 | 00 01 | 84 0A |
对于正确的问询帧，设备会响应数据：01 03 02 00 79 79 A6 ,响应格式：
| 地址 | 功能码 | 长度 | 数据1 | 校验码 |
| 01 | 03 | 02 | 00 79 | 79 A6 |
数据说明:命令中数据为十六进制，以数据1为例，00 79转为十进制数值为121,假设数据倍率为100，则真实值为121/100=1.21，其它以此类推。
当值为负数时，数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值，前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=（62999-65535）/100=-25.36。

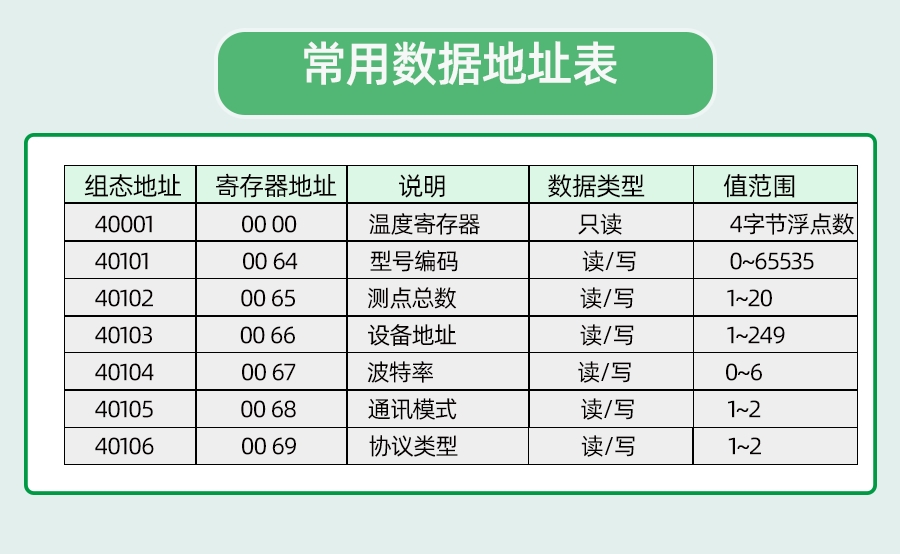

2. 常用数据地址表
| 组态地址 | 寄存器地址 | 寄存器说明 | 数据类型 | 值范围 |
| 40001 | 00 00 | 1#红外温度-70寄存器 | 只读 | 0~65535 |
| 40101 | 00 64 | 型号编码 | 读/写 | 0~65535 |
| 40102 | 00 65 | 测点总数 | 读/写 | 1~20 |
| 40103 | 00 66 | 设备地址 | 读/写 | 1~249 |
| 40104 | 00 67 | 波特率 | 读/写 | 0~6 |
| 40105 | 00 68 | 通讯模式 | 读/写 | 1~4 |
| 40106 | 00 69 | 协议类型 | 读/写 | 1~10 |
4-20mA电流型：温度与电流计算
例设量程为-70~380℃，模拟量输出为4~20mA电流信号时,温度与电流的计算关系如公式所示：C=(380--70)*(X-4)÷(20-4)+-70,其中380为温度量程上限，-70为量程下限，20为电流输出量程上限，4为下限,X为当前读出的电流值,C为计算出来的温度值,常用数值列表如下：
| 电流 X(mA) | 温度值 C(℃) | 计算过程 |
| 4 | -70 | (380-(-70))*(4-4)÷(20-4)+-70 |
| 5 | -41.875 | (380-(-70))*(5-4)÷(20-4)+-70 |
| 6 | -13.75 | (380-(-70))*(6-4)÷(20-4)+-70 |
| 7 | 14.375 | (380-(-70))*(7-4)÷(20-4)+-70 |
| 8 | 42.5 | (380-(-70))*(8-4)÷(20-4)+-70 |
| 9 | 70.625 | (380-(-70))*(9-4)÷(20-4)+-70 |
| 10 | 98.75 | (380-(-70))*(10-4)÷(20-4)+-70 |
| 11 | 126.875 | (380-(-70))*(11-4)÷(20-4)+-70 |
| 12 | 155 | (380-(-70))*(12-4)÷(20-4)+-70 |
| 13 | 183.125 | (380-(-70))*(13-4)÷(20-4)+-70 |
| 14 | 211.25 | (380-(-70))*(14-4)÷(20-4)+-70 |
| 15 | 239.375 | (380-(-70))*(15-4)÷(20-4)+-70 |
| 16 | 267.5 | (380-(-70))*(16-4)÷(20-4)+-70 |
| 17 | 295.625 | (380-(-70))*(17-4)÷(20-4)+-70 |
| 18 | 323.75 | (380-(-70))*(18-4)÷(20-4)+-70 |
| 19 | 351.875 | (380-(-70))*(19-4)÷(20-4)+-70 |
| 20 | 380 | (380-(-70))*(20-4)÷(20-4)+-70 |
如表所示，当测量值8mA时，当前温度为42.5℃。
DC0-5VDC0-5V电压型：温度与DC0-5V电压计算
例设量程为-70~380℃，模拟量输出为0~5VDC0-5V电压信号时,温度与DC0-5V电压的计算关系如公式所示：C=(380--70)*(X-0)÷(5-0)+-70,其中380为温度量程上限，-70为量程下限，5为DC0-5V电压输出量程上限，0为下限,X为当前读出的DC0-5V电压值,C为计算出来的温度值,常用数值列表如下：
| DC0-5V电压 X(V) | 温度值 C(℃) | 计算过程 |
| 0 | -70 | (380-(-70))*(0-0)÷(5-0)+-70 |
| 1 | 20 | (380-(-70))*(1-0)÷(5-0)+-70 |
| 2 | 110 | (380-(-70))*(2-0)÷(5-0)+-70 |
| 3 | 200 | (380-(-70))*(3-0)÷(5-0)+-70 |
| 4 | 290 | (380-(-70))*(4-0)÷(5-0)+-70 |
| 5 | 380 | (380-(-70))*(5-0)÷(5-0)+-70 |
如表所示，当测量值2.5V时，当前温度为155℃。
DC0-10VDC0-10V电压型：温度与DC0-10V电压计算
例设量程为-70~380℃，模拟量输出为0~10VDC0-10V电压信号时,温度与DC0-10V电压的计算关系如公式所示：C=(380--70)*(X-0)÷(10-0)+-70,其中380为温度量程上限，-70为量程下限，10为DC0-10V电压输出量程上限，0为下限,X为当前读出的DC0-10V电压值,C为计算出来的温度值,常用数值列表如下：
| DC0-10V电压 X(V) | 温度值 C(℃) | 计算过程 |
| 0 | -70 | (380-(-70))*(0-0)÷(10-0)+-70 |
| 1 | -25 | (380-(-70))*(1-0)÷(10-0)+-70 |
| 2 | 20 | (380-(-70))*(2-0)÷(10-0)+-70 |
| 3 | 65 | (380-(-70))*(3-0)÷(10-0)+-70 |
| 4 | 110 | (380-(-70))*(4-0)÷(10-0)+-70 |
| 5 | 155 | (380-(-70))*(5-0)÷(10-0)+-70 |
| 6 | 200 | (380-(-70))*(6-0)÷(10-0)+-70 |
| 7 | 245 | (380-(-70))*(7-0)÷(10-0)+-70 |
| 8 | 290 | (380-(-70))*(8-0)÷(10-0)+-70 |
| 9 | 335 | (380-(-70))*(9-0)÷(10-0)+-70 |
| 10 | 380 | (380-(-70))*(10-0)÷(10-0)+-70 |
如表所示，当测量值5V时，当前温度为155℃。
